该产品为双锅筒纵置式“D”型布置散装水管锅炉。它由上下锅筒、膜式水冷壁、过热器、对流管束及节能器组成，燃烧器布置在前墙，燃料在炉膛内燃烧后，烟气经过热器、对流管束、节能器排入烟囱。
该锅炉的自动控制功能满足《锅炉安全技术监察规程》（2012）对燃气锅炉的要求，配备有完善的全自动控制装置和安全保护装置，实现水位自动控制及危低水位报警、停炉；蒸汽压力自动控制及超温、超压报警；超压联锁保护装置，低水位联锁保护装置。保证锅炉的安全运行。并装设有可靠的点火程序控制和熄火保护装置。并且有下列功能的联锁装置：
- 全部送风机断电时，自动切断全部燃料供应。
- 燃气压力低于规定值时，自动切断燃气的供应。
- 性能特点

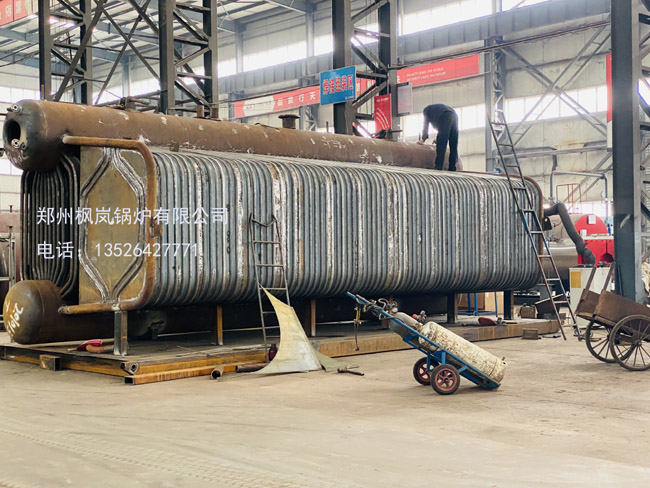

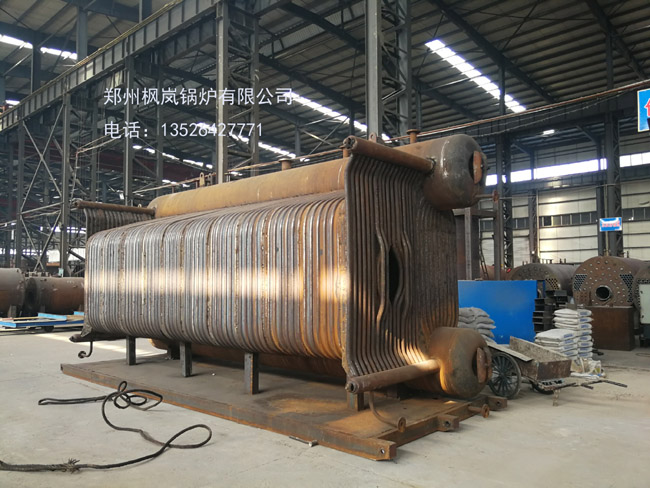

- 该系列锅炉有如下特点：本锅炉采用双锅筒“D”型布置，对流管束胀接在上下锅筒上。
- 锅炉采用下支承方式，能自由向上膨胀。
- 炉膛水冷壁及对流烟道全部采用膜式壁结构，密封性好且有效降低耐火砖的使用及维修工作量，为了保证煤层气的稳燃。
- 本锅炉外包装采用压制护板，外形美观、漂亮。
- 本锅炉的炉膛设有检查孔，为使用、维修提供了极大方便。炉顶设有两个防爆门。
- 采用高热阻材料作为绝热层，保温性能良好。
- 尾部布置有节能器，能有效降低排烟温度，锅炉热效率高。
- 锅炉具有富余的受热面，及足够大的汽水空间，保证锅炉参数稳定。
- 给水采用连续电动调节，并具有高低水位报警、联锁保护功能。
- 采用喷水减温器，温度调节灵敏，调温幅度大。
（11）该锅炉的安全稳定运行工况范围：
燃气压力：2800Pa,
热负荷: 70%-100%。
另外，前面板安装燃烧器的安装板和碹口的形状均按原始设计选用的燃烧器进行设计，若选用其它燃烧器，可由安装部门在用户现场根据燃烧器的安装说明书改变.
- 出厂简况
锅炉出厂时，分件包装如下：
- 上锅筒和上锅筒内件、上锅筒预焊件；
- 下锅筒及内部装置；
- 水冷系统；（管子捆扎，膜式壁分片）
- 平台扶梯组件；
- 炉墙；
- 外包装；
- 密封装置；
- 锅炉烟道连接管；
- 节能器、冷凝器组件；
- 仪表、阀门、管道零件；
- 燃烧器；
- 给水泵；
- 鼓风机；
- 电控操纵柜；
- 备品备件
- 技术文件：锅炉安装图样，主要受压元件图样及受压元件强度计算结果汇总表、锅炉热力计算、烟风阻力计算、过热器壁温计算结果汇总表等各二份、安装使用说明书和产品质量合格证明书各一份。
